Le logiciel a alors transmis des informations au Charly Robot, une
machine précise qui va reproduire le schéma fait sur ordinateur.
Le robot réalise alors la gravure en "creusant" dans la plaque de cuivre.
Le circuit obtenu est celui ci.
Jean Michel vérifie ensuite l'absence de court circuits.
Le circuit, réalisé dans Wintypon (logiciel qui a permis sa réalisation avec le charly robot) et son plan de cablage.

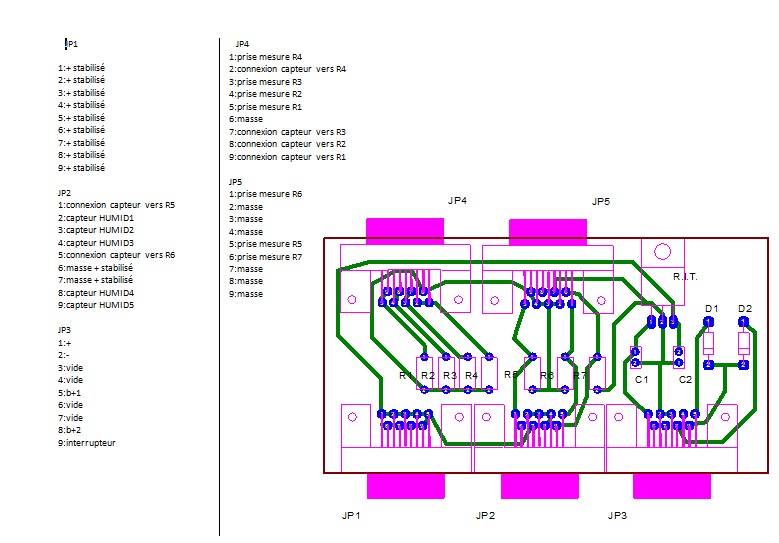

Voici le circuit dans son intégralité (le conductimètre est aussi intégré)
Nous avons apporté des améliorations au circuit. Le nouveau circuit est
organisé de façon à pouvoir le brancher à même du boitier Héra . Ceci
nous permet de diminuer le nombre de fil donc le risque que la
connectique se débranche à l'intérieur de la bouée entrainant des
évenements que l'on n'aurait pas prévu.

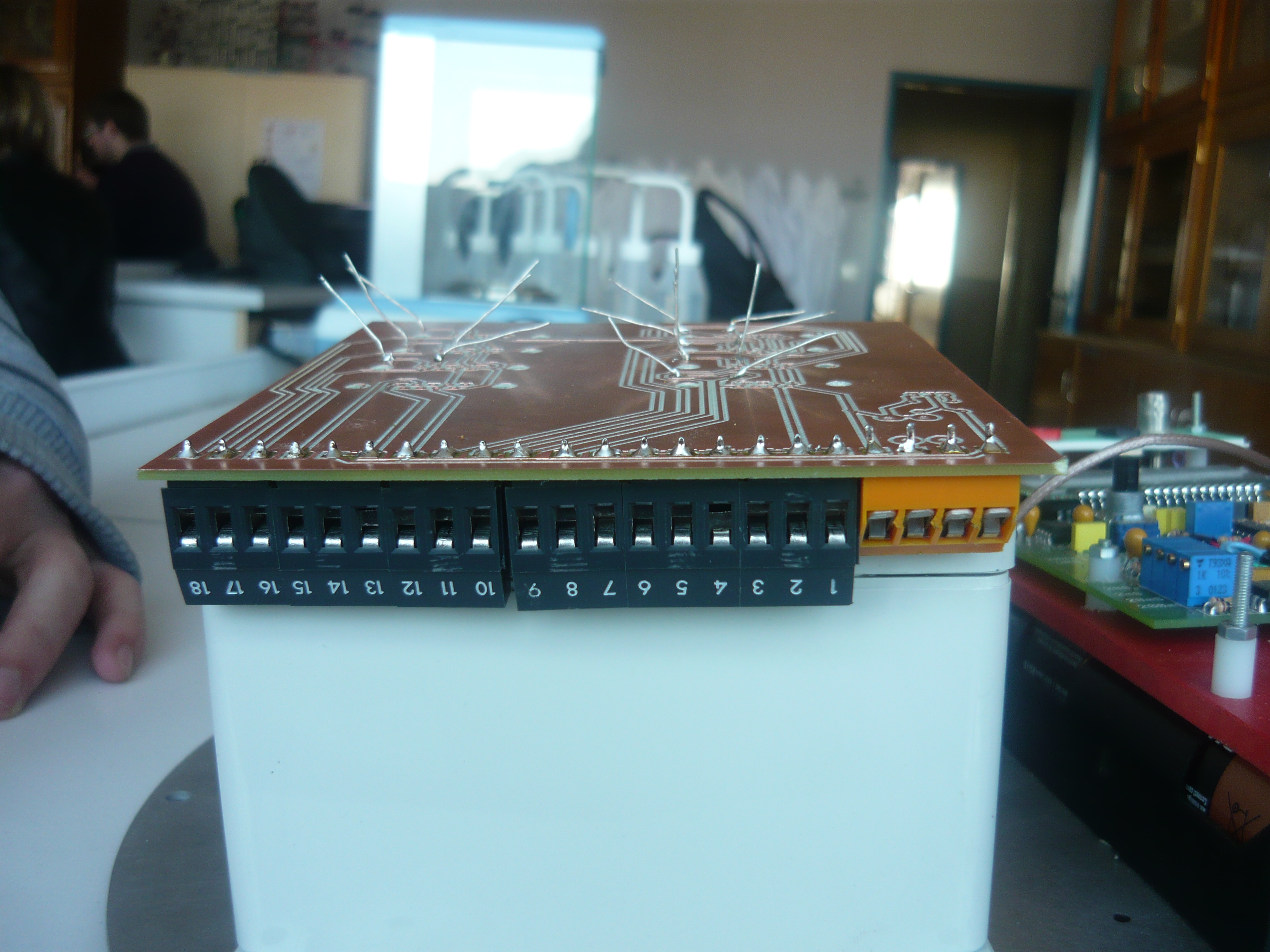

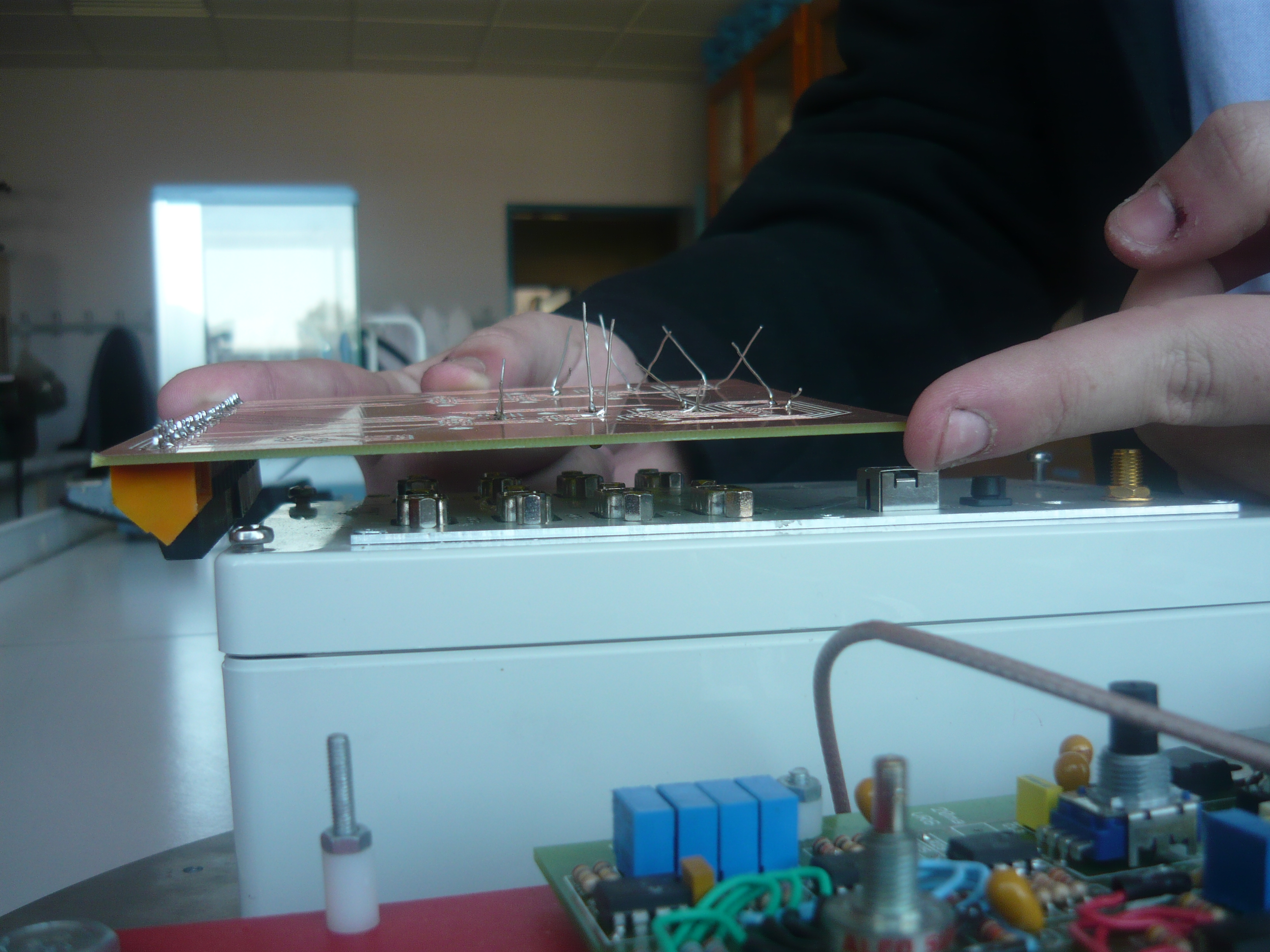

A gauche on peut voir le nouveau circuit. Et en dessous, sa disposition sur le boitier.
