L'étanchéité des capteurs
L'eau étant
conductrice, les branches métalliques de chaque capteur ne doivent pas être en
contact direct de l'eau.

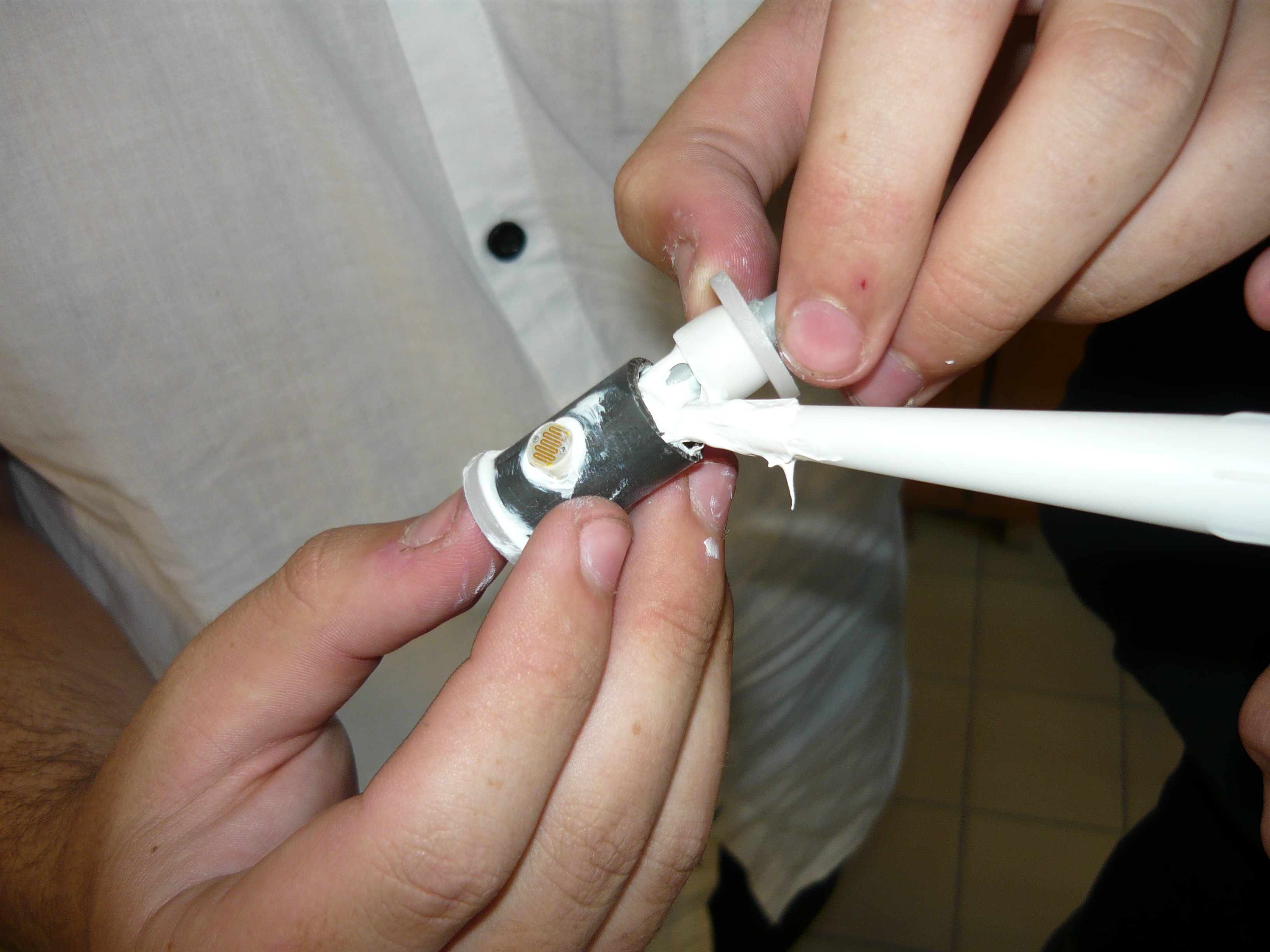

Pour rendre étanche le dispositif de
capteurs, nous les avons introduits dans des bouts de tubes en PVC de diamètre
10 mm puis nous avons mis un bouchon de chaque coté du tube (sur un des
bouchons, nous avons fait un trou pour passer le fil électrique relié à la
bouée) puis nous avons noyé l'ensemble dans la colle marine pour éviter les
infiltrations.
Ce dispositif, installé à 2 m, 10 m et 20 m de
profondeur, a été finalement retenu après de nombreux essais de différentes
colles et systèmes d'assemblage infructueux.
A l'intérieur de la bouée
Nous avons aussi réalisé des tests pour trouver des solutions afin de remplir l'espace vide dans la bouée.
Nous avons nottament rempli une boule en plastique (préalablement fermé
à l'aide de colle : voir photo) avec de la mousse expansée.
Le problème étant que la mousse s'est liquéfié.

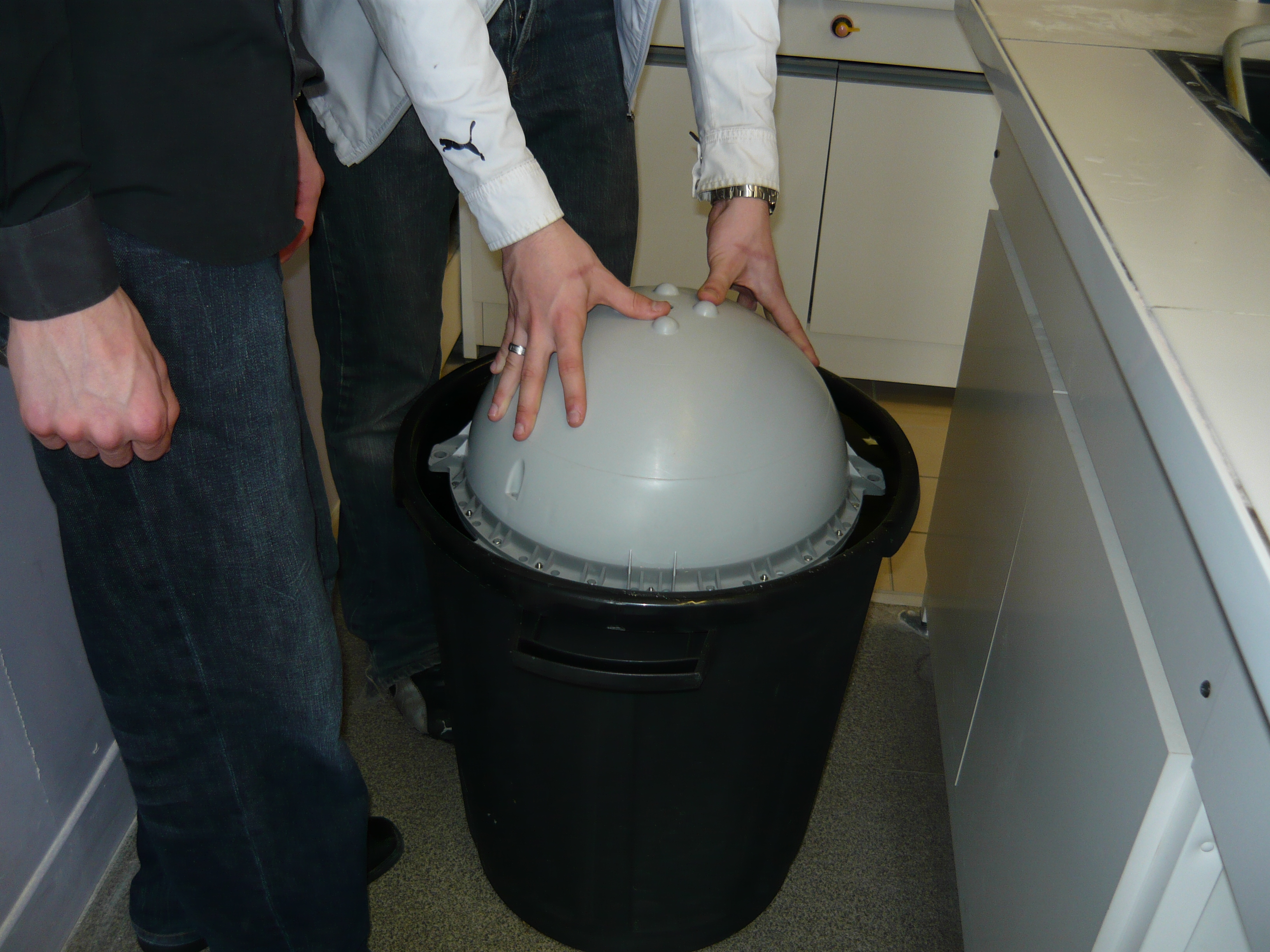

Des tests, directement sur la bouée ont aussi été réalisé dans une
poubelle et nous devrions tester prochainement la bouée à la base de
loisirs d'Etampes ainsi que fin Mai à la Rochelle.

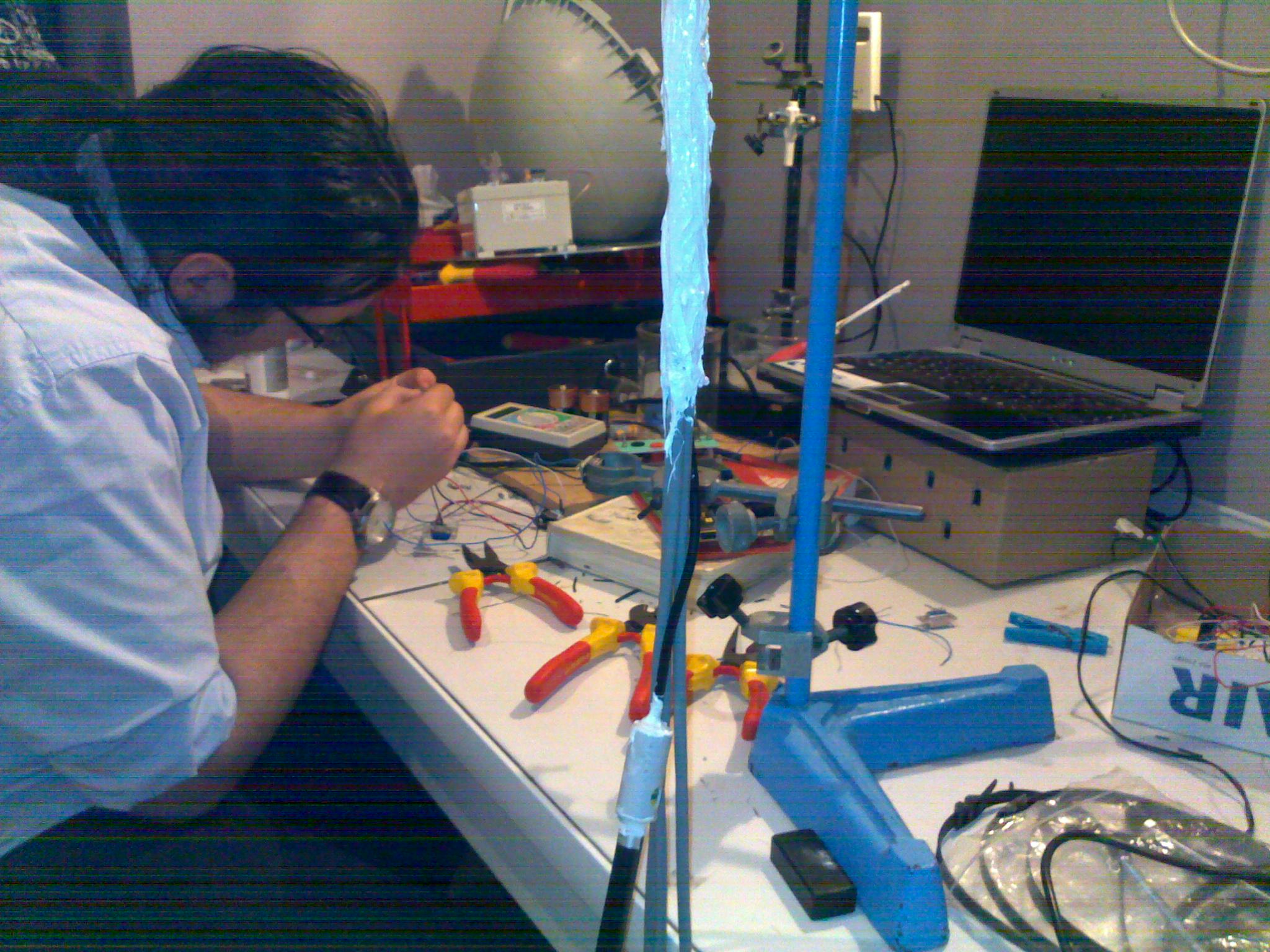

Dans le but de fermer la bouée et de l'isoler de l'eau de façon
certaine, nous avons aussi testé différentes colles sur des boules en
plastiques, préalablement remplies de sulfate de cuivre.
Comme vous pouvez le voir ci dessous, des capteurs d'humidité ont été installé à l'intérieur de la bouée.

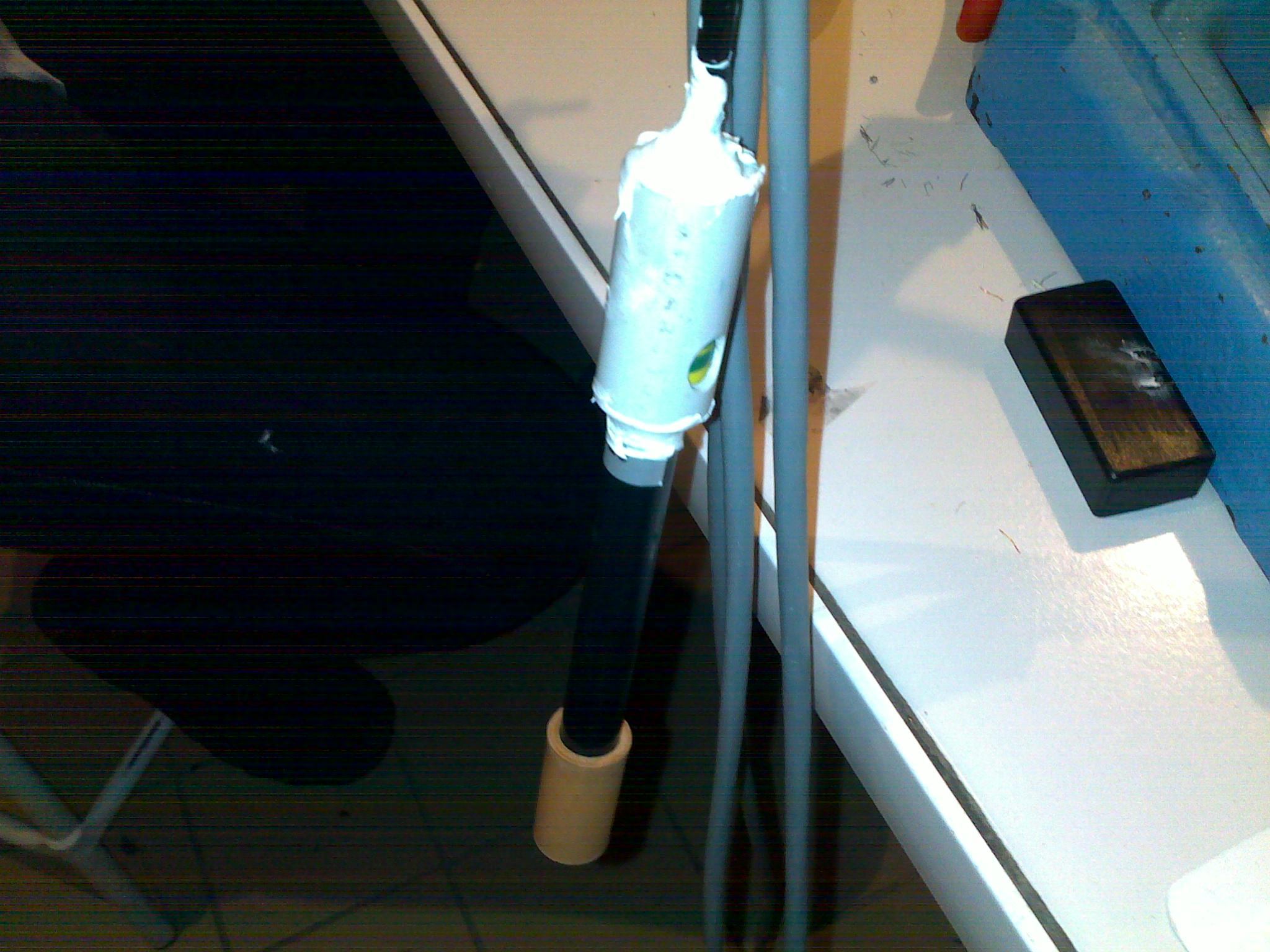

Pour protéger les fils, le choix final s'est porté sur une colle qui sera recouverte par une "housse" thermorétractable.
De
plus, la zone de passage des fils à travers la bouée est une zone
sensible, sujette au passage de l'eau. Un échantillon de tuyau
d'arrosage protégera les fils et sera resseré par le presse étoupe
(présenté plus amplement dans la partie "Structure de la bouée"). Voilà
une photo.
